IMI 691B46-mittauskotelot
Käyttökohteen mukaan laajennettavissa oleva mittauskaappi puolikiinteään kunnonvalvontaan. Sarja muodostuu erikseen saatavissa olevista kaksitoistakanavaisista 691B40-mittauspaneelista, joista voidaan
muodostaa yhteen koteloon jopa 48-kanavainen puolikiinteä kunnonvalvontayksikkö yhdistämällä neljä 491B40-mittauspaneelia yhteen koteloon. Mittauspaneelissa on riviliitin anturilta tulevien signaalien kytkemiseksi ja yksi BNC-liitin värähtelysignaalin mittaamiseen ja yksi BNC-liitin esimerkiksi lämpötilaulostulollisten anturien lämpötilamittauksiin, sekä kiertokytkin mittauskanavan valitsemiseen. Haluttu mittauskanava valitaan kiertokytkimellä, joten kaapelia ei tarvitse irroittaa eri kanavien mittausten aikana. Kaikki liittimet ovat suojassa kotelossa. Kotelon mitat:
- Korkeus 406 mm
- Leveys 356 mm
- Syvyys 203 mm
- Suojausluokka IP 65
| Malli | Kanavien lukumäärä |
|---|---|
| 691B43 | Kaksitoista (12) kanavaa |
| 691B44 | Kaksikymmentäneljä (24) kanavaa |
| 691B45 | Kolmekymmentäkuusi (36) kanavaa |
| 691B46 | Neljäkymmentäkahdeksan (48) kanavaa |

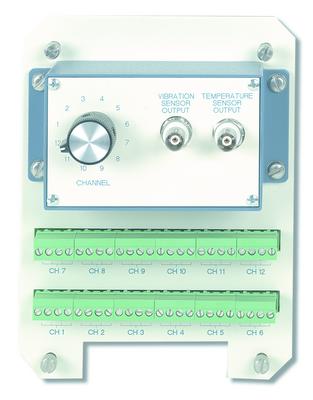

Kiertokytkimellinen IMI 691B40-mittauspaneeli 12-kanavalle
