IMI 64x-sarjan tärinälähettimet

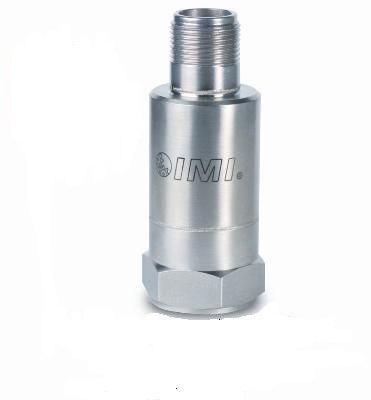

IMI 64x-sarjan tärinälähettimet MIL-liittimellä. IMI 64x-sarjan tärinälähettimet ovat pienikokoisia tärinälähettimiä, joista saadaan tärinän kokonaistasoon verrannollinen 4-20 milliampeerin virtaviesti esimerkiksi automaatiojärjestelmään. IMI 64x-sarjassa on useita eri malleja ja mallien väliset erot liittyvät pääsääntöisesti
-
mitattavaan taajuusalueeseen
.jpg)
- tärinän amplitudiin
- mittausyksikköön
- laskentatapaan
Esimerkiksi yleisesti käytetyn tärinärasituksen valvontaan soveltuva tärinälähetinmalli on IMI 641B01, jossa tärinän nopeuden tehollisarvo lasketaan taajuusalueelta 10-1000 Hz. Vakiona IMI 64x-sarjan tärinälähetimien liitin on kaksinapainen MIL-liitin, eli sama jota käytetään kiihtyvyysantureissakin. 64x-sarjan tärinälähettimistä on saatavissa myös raakasignaaliulostulolliset mallit, jolloin virtaviestin lisäksi tärinälähetinanturi toimii kuten kiihtyvyysanturi. Tärinälähettimistä on saatavissa myös Ex-tiloihin soveltuvat mallit.
Tärinälähettimiä on saatavissa pystymallisina ja kulmamallisina monia eri vaihtoehtoja. Alla olevassa taulukossa on lueteteltu esimerkkejä.
| MALLI | TEKNISET TIEDOT | EX-OPTIO |
|---|---|---|
| 640B01 | Pystymallinen tärinälähetin. Värähtelyn nopeuden kokonaistaso taajuusalueella 3-1000 Hz ja amplitudialueella 0-25,4 mm/s Peak. | Kyllä |
| 640B02 | Pystymallinen tärinälähetin. Värähtelyn nopeuden kokonaistaso taajuusalueella 3-1000 Hz ja amplitudialueella 0-50,8 mm/s Peak. | Kyllä |
| 641B01 | Pystymallinen tärinälähetin. Värähtelyn nopeuden kokonaistaso taajuusalueella 10-1000 Hz ja amplitudialueella 0-25,4 mm/s RMS. | Kyllä |
| 641B02 | Pystymallinen tärinälähetin. Värähtelyn nopeuden kokonaistaso taajuusalueella 10-1000 Hz ja amplitudialueella 0-50,8 mm/s RMS. | Kyllä |
| 642A01 | Kulmamallinen tärinälähetin. Värähtelyn nopeuden kokonaistaso taajuusalueella 3-1000 Hz ja amplitudialueella 0-25,4 mm/s Peak. | Kyllä |
| 643A01 | Kulmamallinen tärinälähetin. Värähtelyn nopeuden kokonaistaso taajuusalueella 10-1000 Hz ja amplitudialueella 0-25,4 mm/s RMS. | Kyllä |
| 645B01 | Pystymallinen tärinälähetin. Värähtelyn kiihtyvyyden kokonaistaso taajuusalueella 3-5000 Hz ja amplitudialueella 0-5 g RMS. | Kyllä |
| 646B02 | Pystymallinen tärinälähetin. Värähtelyn kiihtyvyyden kokonaistaso taajuusalueella 3-10 000 Hz ja amplitudialueella 0-10g RMS. | Kyllä |
| 648A00 | Kulmamallinen tärinälähetin. Värähtelyn kiihtyvyyden kokonaistaso taajuusalueella 3-1000 Hz ja amplitudialueella 0-10g RMS. | Kyllä |
